PLUG & PICK - GARRA DE ESPUMA

TODAS LAS INDUSTRIAS - ESTÁNDAR

VERSÁTILES

La potencia de agarre permanece constante ya se trate de piezas solas o capas completas
Cambio de productos a placas deslizantes, a palés, sin ningún ajuste
Resistentes, el polvo no les afecta

COMPACTOS

Diseño de borde uniforme para aplicaciones "cartón en caja"
Diseños personalizados disponibles para aplicaciones específicas
Las unidades son independiente

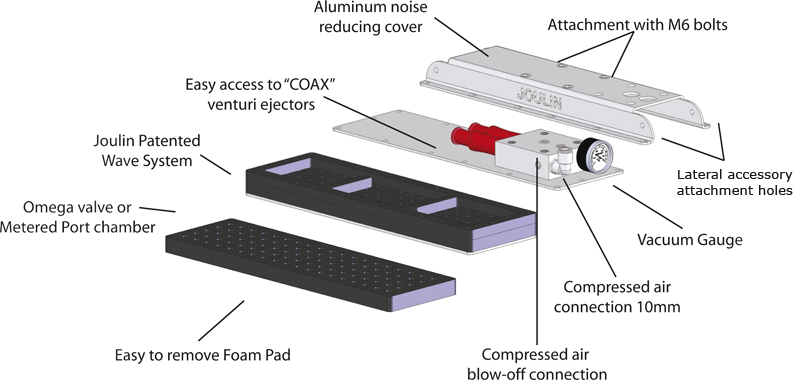

FÁCIL DE INSTALAR

Conexión rápida 10 mm de aire comprimido.
Actualizables con las copas o las bombas existentes.
El sistema patentado de Joulin Wave System™ ahorra hasta un 50 % de consumo de energía.

120x230 3d

*Presión de alimentación: 6 bars - 87 psi*		Fuerza de sujeción NLbs)*
*Presión de alimentación: 6 bars - 87 psi*		20% Vacio	40% Vacio	60% Vacio
PP-VG-120x230-P20-3ST	No poroso... como el acero	140(30.8)	270(59.4)	400(88)
	Semiporoso... como la madera	130(28.6)	210(46.2)	250(55)
	Poroso... como la cartulina	115(25.3)	200(44)	230(50.6)

PP-PG-120x230-P20-2ST	No poroso... como el acero	140(30.8)	270(59.4)	400(88)
	Semiporoso... como la madera	100(22)	150(33)	200(44)
	Poroso... como la cartulina	70(15.5)	120(26.4)	170(37.4)

80% de superficie mínima cubierta recomendada para garras PG - *Garra Completamente cubierta, coeficiente de seguridad 1,5 ya aplicado

	Datos técnicos			Piezas de repuesto
	Consumo de aire Nl/sec(scfm)	Flujo máx Nl/sec(scfm)	Peso kg(Lbs)	Almohadilla de espuma	Generador de vacío
PP-PG-120x230-P20-2ST	1.75(3.71)	3.3(6.99)	1.55(3.42)	PPF120.230.20	PPMS
PP-VG-120x230-P20-3ST	1.75(3.71)	6(12.7)	2.3(5.07)	PPF120.230.20	PPMS
PP-PG-120x230-P40-2ST	1.75(3.71)	3.3(6.99)	1.55(3.42)	PPF120.230.40	PPMS
PP-VG-120x230-P40-3ST	1.75(3.71)	6(12.7)	2.3(5.07)	PPF120.230.40	PPMS

Las especificaciones están sujetas a cambios

120x400 3d

*Presión de alimentación: 6 bars - 87 psi*		Fuerza de sujeción N(Lbs)*
*Presión de alimentación: 6 bars - 87 psi*		20% Vacio	40% Vacio	60% Vacio
PP-VG-120x400-P20-3STX2	No poroso... como el acero	290(63.8)	570(125.4)	850(187)
	Semiporoso... como la madera	250(55)	340(74.8)	470(103.4)
	Poroso... como la cartulina	190(41.8)	290(63.8)	400(88)

PP-PG-120x400-P20-2STX2	No poroso... como el acero	290(63.8)	560(123.2)	830(182.6)
	Semiporoso... como la madera	200(44)	340(74.8)	470(103.4)
	Poroso... como la cartulina	180(39.6)	290(63.8)	400(88)

80% de superficie mínima cubierta recomendada para garras PG - *Garra Completamente cubierta, coeficiente de seguridad 1,5 ya aplicado

	Datos técnicos			Piezas de repuesto
	Consumo de aire Nl/sec(scfm)	Flujo máx Nl/sec(scfm)	Peso kg(Lbs)	Almohadilla de espuma	Generador de vacío
PP-PG-120x400-P20-2STX2	3.5(7.42)	6.6(13.98)	2.5(5.15)	PPF120.400.20	PPMD
PP-VG-120x400-P20-3STX2	3.5(7.42)	12(25.4)	3.55(7.83	PPF120.400.20	PPMD
PP-PG-120x400-P40-2ST	1.75(3.71)	3.3(6.99)	2.5(5.15)	PPF120.400.40	PPMD
PP-VG-120x400-P40-3ST	1.75(3.71)	6(12.7)	3.55(7.83)	PPF120.400.40	PPMD

Las especificaciones están sujetas a cambios

200x400 3d 1

*Presión de alimentación: 6 bars - 87 psi*		Fuerza de sujeción N(Lbs)*
*Presión de alimentación: 6 bars - 87 psi*		20% Vacio	40% Vacio	60% Vacio
PP-VG-200x400-P20-3STX4	No poroso... como el acero	640(140.8)	1170(257.4)	1420(312.4)
	Semiporoso... como la madera	360(79.2)	500(110)	650(143)
	Poroso... como la cartulina	300(66)	490(107.8)	650(143)

PP-PG-200x400-P20-2STX4	No poroso... como el acero	630(138.6)	1171(257.4)	1420(312.4)
	Semiporoso... como la madera	360(79.2)	500(110)	650(143)
	Poroso... como la cartulina	300(66)	470(103.4)	433(94.6)

80% de superficie mínima cubierta recomendada para garras PG - *Garra Completamente cubierta, coeficiente de seguridad 1,5 ya aplicado

	Datos técnicos			Piezas de repuesto
	Consumo de aire Nl/sec(scfm)	Flujo máx Nl/sec(scfm)	Peso kg(Lbs)	Almohadilla de espuma	Generador de vacío
PP-PG-200x400-P20-2STX4	7(14.84)	13.2(27.96)	3.9(8.6)	PPF200.400.20	2 x PPMD
PP-VG-200x400-P20-3STX4	7(14.84)	24(50.8)	6.15(13.56)	PPF200.400.20	2 x PPMD
PP-PG-200x400-P40-2STX2	3.5(7.42)	6.6(13.98)	3.9(8.6)	PPF200.400.40	2 x PPMD
PP-VG-200x400-P40-3STX2	3.5(7.42)	12(25.4)	6.15(13.56)	PPF200.400.40	2 x PPMD

Las especificaciones están sujetas a cambios

160x600 3d

*Presión de alimentación: 6 bars - 87 psi*		Fuerza de sujeción N(Lbs)*
*Presión de alimentación: 6 bars - 87 psi*		20% Vacio	40% Vacio	60% Vacio
PP-VG-160x600-P20-3STX4	No poroso... como el acero	768(168.9)	1404(308.8)	1704(374.8)
	Semiporoso... como la madera	432(95)	600(132)	780(171.6)
	Poroso... como la cartulina	360(79)	588(129)	780(171.6)

PP-PG-160x600-P20-2STX4	No poroso... como el acero	756(166.3)	1404(308.8)	1704(374.8)
	Semiporoso... como la madera	518(114)	600(132)	780(171.6)
	Poroso... como la cartulina	432(95)	564(124)	516(113.5)

80% de superficie mínima cubierta recomendada para garras PG - *Garra Completamente cubierta, coeficiente de seguridad 1,5 ya aplicado

	Datos técnicos			Piezas de repuesto
	Consumo de aire Nl/sec(scfm)	Flujo máx Nl/sec(scfm)	Peso kg(Lbs)	Almohadilla de espuma	Generador de vacío
PP-PG-160x600-P20-2STX4	7(14.84)	13.2(27.96)	4.6(10.14)	PPF160.600.20	2 x PPMD
PP-VG-160x600-P20-3STX4	7(14.84)	24(50.8)	7.2(15.87)	PPF160.600.20	2 x PPMD
PP-PG-160x600-P40-2STX2	3.5(7.42)	6.6(13.98)	4.6(10.4)	PPF160.600.40	2 x PPMD
PP-VG-160x600-P40-3STX2	3.5(7.42)	12(25.4)	7.2(15.87)	PPF160.600.40	2 x PPMD

Las especificaciones están sujetas a cambios

Labeling

PP-	VG-	120x400	-P20	-3STX2
Tipo de la Garra	Tecnología : - VG = Garra de válvulas - PG = Garra de orificio calibrados	Dimensiones : - 120x230 mm - 120x400 mm - 200x400 mm - 160x600 mm	Agujeros : - P20 = 20 mm - P40 = 40 mm	Fuente de vacío Integrada : - 1ST - 2ST - 3ST

Ejemplo : PP-PG200x400P40-2STX2
Garra Plug & de orificios calibrados, de dimensiones 200 mm por 400 mm, 40 mm entre agujeros, y con dos cartuchos de 2 etapas
