FlexiGrip

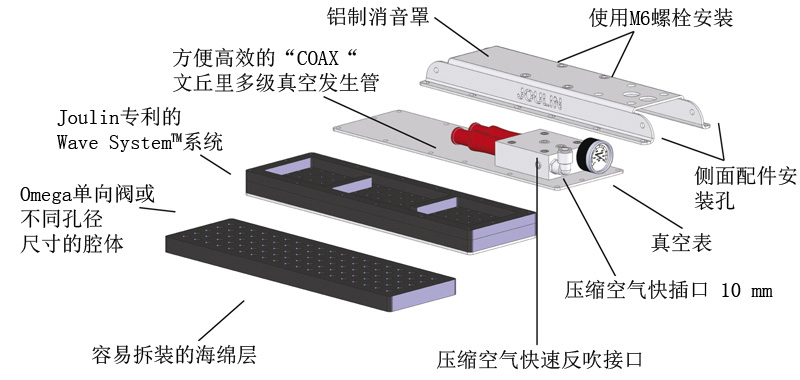

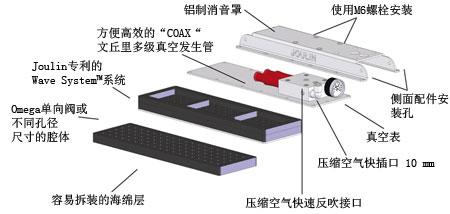

plug and pick schema small CN

多功能性



无论是单个或者整层工件，都能保持稳定的抓取力

同一吸具无需任何调整就能轻松应对工件、薄衬纸或是托板

坚固耐用，不受粉尘环境影响





结构紧凑



齐平的边缘设计方便“盒子装箱”应用

根据客户特殊要求可提供客制化

坚固耐用，不受粉尘环境影响





容易安装



10 mm压缩空气快插口方便连接

可方便替换现有吸盘和真空发生器

Joulin专利的Wave System™系统可节省高达50 %的能耗

标注

PP- VG- 120x400 -P20 -3STX2
吸具范围 技术
- VG = Valve Gripper
- PG = Port Gripper		 尺寸
- 120x230 mm
- 120x400 mm
- 200x400 mm
- 160x600 mm		 周节
- P20 = 20 mm
- P40 = 40 mm		 综合真空源
- 1ST
- 2ST
- 3ST



例子 PP-PG200x400P40-2STX2

Plug and Pick 吸具光圈调整与校准,尺寸200毫米每400毫米,间距为40mm,2个2级墨盒

pp120x230 drawing120x230 3d



供气压力: 6 bar 抓取力 N *
20% 真空 40% 真空 60% 真空
PP-VG120x230P20-3ST 非泄漏工况… 如钢铁 140(30.8) 270(59.4) 400(88)
半泄漏工况… 如木料 130(28.6) 210(46.2) 250(55)
泄漏工况… 如纸箱 115(25.3) 200(44) 230(50.6)



PP-PG120x230P20-2ST 非泄漏工况… 如钢铁 140(30.8) 270(59.4) 400(88)
半泄漏工况… 如木料 100(22) 150(33) 200(44)
泄漏工况… 如纸箱 70(15.5) 120(26.4) 170(37.4)
对于PG吸具，建议覆盖面积达到80%以上 - * 完全覆盖, 安全因素1.5已应用



  技术参数 可更换部件
耗气量
Nl/sec(scfm)		 最大真空流量
Nl/sec(scfm)		 重量
kg(Lbs)		 海绵吸盘 真空发生器
PP-PG120x230P20-2ST 1.75(3.71) 3.3(6.99) 1.55(3.42) PPF120.230.20 PPMS2
PP-VG120x230P20-3ST 1.75(3.71) 6(12.7) 2.3(5.07) PPF120.230.20 PPMS3
PP-PG120x230P40-2ST 1.75(3.71) 3.3(6.99) 1.55(3.42) PPF120.230.40 PPMS2
PP-VG120x230P40-3ST 1.75(3.71) 6(12.7) 2.3(5.07) PPF120.230.40 PPMS3
规格可能改变



pp120x400 drawing120x400 3d



供气压力: 6 bar 抓取力 N *
20% 真空 40% 真空 60% 真空
PP-VG120x400P20-3STX2 非泄漏工况… 如钢铁 290(63.8) 570(125.4) 850(187)
半泄漏工况… 如木料 250(55) 340(74.8) 470(103.4)
泄漏工况… 如纸箱 190(41.8) 290(63.8) 400(88)



PP-PG120x400P20-2STX2 非泄漏工况… 如钢铁 290(63.8) 560(123.2) 830(182.6)
半泄漏工况… 如木料 200(44) 340(74.8) 470(103.4)
泄漏工况… 如纸箱 180(39.6) 290(63.8) 400(88)
对于PG吸具，建议覆盖面积达到80%以上 - * 完全覆盖, 安全因素1.5已应用



  技术参数 可更换部件
耗气量
Nl/sec(scfm)		 最大真空流量
Nl/sec(scfm)		 重量
kg(Lbs)		 海绵吸盘 真空发生器
PP-PG120x400P20-2STX2 3.5(7.42) 6.6(13.98) 2.5(5.15) PPF120.400.20 PPMD2
PP-VG120x400P20-3STX2 3.5(7.42) 12(25.4) 3.55(7.83 PPF120.400.20 PPMD3
PP-PG120x400P40-2ST 1.75(3.71) 3.3(6.99) 2.5(5.15) PPF120.400.40 PPMD2
PP-VG120x400P40-3ST 1.75(3.71) 6(12.7) 3.55(7.83) PPF120.400.40 PPMD3
规格可能改变



pp200x400 drawing200x400 3d 1



供气压力: 6 bar 抓取力 N *
20% 真空 40% 真空 60% 真空
PP-VG200x400P20-3STX4 非泄漏工况… 如钢铁 640(140.8) 1170(257.4) 1420(312.4)
半泄漏工况… 如木料 360(79.2) 500(110) 650(143)
泄漏工况… 如纸箱 300(66) 490(107.8) 650(143)



PP-PG200x400P20-2STX4 非泄漏工况… 如钢铁 630(138.6) 1171(257.4) 1420(312.4)
半泄漏工况… 如木料 360(79.2) 500(110) 650(143)
泄漏工况… 如纸箱 300(66) 470(103.4) 433(94.6)
对于PG吸具，建议覆盖面积达到80%以上 - * 完全覆盖, 安全因素1.5已应用



  技术参数 可更换部件
耗气量
Nl/sec(scfm)		 最大真空流量
Nl/sec(scfm)		 重量
kg(Lbs)		 海绵吸盘 真空发生器
PP-PG200x400P20-2STX4 7(14.84) 13.2(27.96) 3.9(8.6) PPF200.400.20 2 x PPMD2
PP-VG200x400P20-3STX4 7(14.84) 24(50.8) 6.15(13.56) PPF200.400.20 2 x PPMD3
PP-PG200x400P40-2STX2 3.5(7.42) 6.6(13.98) 3.9(8.6) PPF200.400.40 2 x PPMD2
PP-VG200x400P40-3STX2 3.5(7.42) 12(25.4) 6.15(13.56) PPF200.400.40 2 x PPMD3
规格可能改变



pp160x600 drawing



供气压力: 6 bar 抓取力 N *
20% 真空 40% 真空 60% 真空
PP-VG160x600P20-3STX4 非泄漏工况… 如钢铁 768(168.9) 1404(308.8) 1704(374.8)
半泄漏工况… 如木料 432(95) 600(132) 780(171.6)
泄漏工况… 如纸箱 360(79) 588(129) 780(171.6)



PP-PG160x600P20-2STX4 非泄漏工况… 如钢铁 756(166.3) 1404(308.8) 1704(374.8)
半泄漏工况… 如木料 518(114) 600(132) 780(171.6)
泄漏工况… 如纸箱 432(95) 564(124) 516(113.5)
对于PG吸具，建议覆盖面积达到80%以上 - * 完全覆盖, 安全因素1.5已应用



  技术参数 可更换部件
耗气量
Nl/sec(scfm)		 最大真空流量
Nl/sec(scfm)		 重量
kg(Lbs)		 海绵吸盘 真空发生器
PP-PG160x600P20-2STX4 7(14.84) 13.2(27.96) 4.6(10.14) PPF160.600.20 2 x PPMD2
PP-VG160x600P20-3STX4 7(14.84) 24(50.8) 7.2(15.87) PPF160.600.20 2 x PPMD3
PP-PG160x600P40-2STX2 3.5(7.42) 6.6(13.98) 4.6(10.4) PPF160.600.40 2 x PPMD2
PP-VG160x600P40-3STX2 3.5(7.42) 12(25.4) 7.2(15.87) PPF160.600.40 2 x PPMD3
规格可能改变
