VALUE GRIPPER - GARRA DE ESPUMA

TODAS LAS INDUSTRIAS - ESTÁNDAR

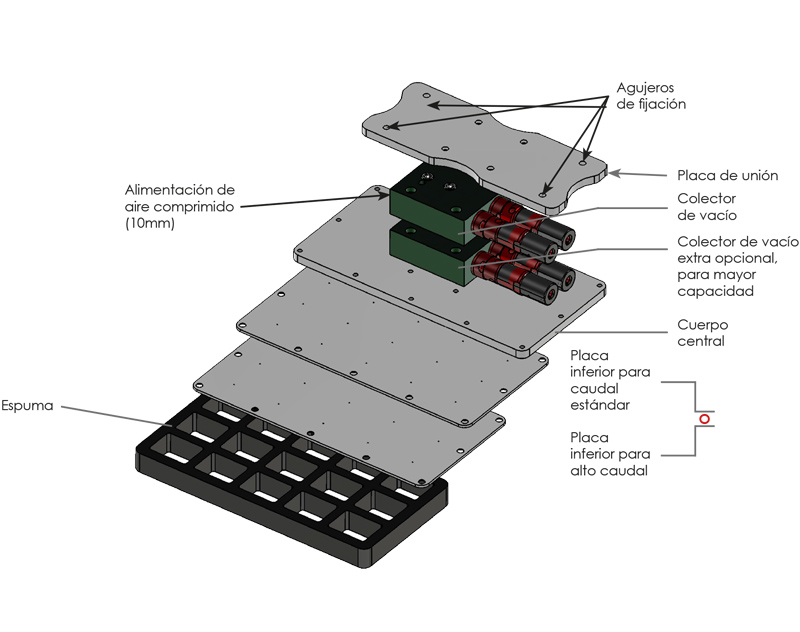

Value Gripper
value gripper vacuum gripper

CONCEPTO



  • Productos deformes y desiguales
  • Muy económico en comparación con las demás herramientas
  • Fuente de vacío incluida (eyectores)
  • Cobertura mínima 80 %



VENTAJAS



  • Listo para instalar (autónomo)
  • Recogida y colocación rápidas
  • Fácil de utilizar
  • Mantenimiento reducido
  • Inclinación de horizontal a vertical





FÁCIL DE ADAPTAR



  • Fácil y barato de fabricar para responder a sus necesidades
  • Posibilidad de división en zonas
  • Potencia de elevación fácil de ajustar con espuma y eyector
  • Número y tamaño de aberturas de espuma por encargo ajustable

value100x250 drawingvalue100x250 3d



Presión de alimentación: 6 bars - 87 psi Fuerza de sujeción N(Lbs)*
20% Vacio 40% Vacio 60% Vacio
VL-PG-100x250-REG-1ST No poroso... como el acero 141(31.09) 288(63.49) 431(95.02)
Semiporoso... como la madera 137(30.2) 261(57.54) 385(84.88)
Poroso... como la cartulina 96(21.16) 155(34.17) 219(48.28)
80% de superficie mínima cubierta recomendada para garras PG - *Garra Completamente cubierta, coeficiente de seguridad 1,5 ya aplicado



  Datos técnicos Piezas de repuesto
Consumo de aire
Nl/sec(scfm)		 Flujo máx
Nl/sec(scfm)		 Pesot
kg(Lbs)		 Almohadilla de espuma Generador de vacío
VL-PG-100x250-REG-1ST 1.79(3.79) 2.36(4.87) 1.55(3.42) PGF100.250 PPMS
Las especificaciones están sujetas a cambios



value150x300 drawingvalue150x300 3d



Presión de alimentación: 6 bars - 87 psi Fuerza de sujeción N(Lbs)*
20% Vacio 40% Vacio 60% Vacio
VL-PG-150x300-REG-1STX2 No poroso... como el acero 293(64.6) 597(131.62) 894(197.09)
Semiporoso... como la madera 283(62.39) 589(129.85) 872(192.24)
Poroso... como la cartulina 199(43.87) 321(70.77) 442(97.44)
80% de superficie mínima cubierta recomendada para garras PG - *Garra Completamente cubierta, coeficiente de seguridad 1,5 ya aplicado



  Datos técnicos Piezas de repuesto
Consumo de aire
Nl/sec(scfm)		 Flujo máx
Nl/sec(scfm)		 Peso
kg(Lbs)		 Almohadilla de espuma Generador de vacío
VL-PG-150x300-REG-1STX2 3.58(7.42) 4.72(9.74) 3.2(7.05) PGF150.300 PPMD
VL-PG-150x300-REG-1STX3 5.37(11.37) 7.08(14.61) 4.2 (9.25) PGF150.300 2 x PPMD
VL-PG-150x300-REG-1STX4 7.16(15.16) 9.44(19.48) 4.2 (9.25) PGF150.300 2 x PPMD
Las especificaciones están sujetas a cambios

value200x350 drawingvalue200x350 3d



Presión de alimentación: 6 bars - 87 psi Fuerza de sujeción N(Lbs)*
20% Vacio 40% Vacio 60% Vacio
VL-PG-200x350-REG-1STX2 No poroso... como el acero 597(131.62) 1289(284.18) 1785(393.52)
Semiporoso... como la madera 504(111.11) 1146(252.65) 1729(381.18)
Poroso... como la cartulina 382(84.22) 631(139.11) 685(151.02)
80% de superficie mínima cubierta recomendada para garras PG - *Garra Completamente cubierta, coeficiente de seguridad 1,5 ya aplicado



  Datos técnicos Piezas de repuesto
Consumo de aire
Nl/sec(scfm)		 Flujo máx
Nl/sec(scfm)		 Peso
kg(Lbs)		 Almohadilla de espuma Generador de vacío
VL-PG-200x350-REG-1STX2 3.58(7.42) 4.72(9.74) 4.65(10.25) PGF200.350 PPMD
VL-PG-200x350-REG-1STX3 5.37(11.37) 7.08(14.61) 5.65(12.45) PGF200.350 2 x PPMD
VL-PG-200x350-REG-1STX4 7.16(15.16) 9.44(19.48) 5.65(12.45) PGF200.350 2 x PPMD
Las especificaciones están sujetas a cambios

value250x400 drawingvalue250x400 3d



Presión de alimentación: 6 bars - 87 psi Fuerza de sujeción N(Lbs)*
20% Vacio 40% Vacio 60% Vacio
VL-PG-250x400-REG-1STX2 No poroso... como el acero 707(155.87) 1529(337.09) 2117(466.72
Semiporoso... como la madera 598(131.83) 1470(324.08) 2035(448.64)
Poroso... como la cartulina 453(99.87) 748(164.9) 812(179.02)
80% de superficie mínima cubierta recomendada para garras PG - *Garra Completamente cubierta, coeficiente de seguridad 1,5 ya aplicado



  Datos técnicos Piezas de repuesto
Consumo de aire
Nl/sec(scfm)		 Flujo máx
Nl/sec(scfm)		 Peso
kg(Lbs)		 Almohadilla de espuma Generador de vacío
VL-PG-250x400-REG-1STX2 3.58(7.42) 4.72(9.74) 4.65(10.25) PGF200.350 PPMD
VL-PG-250x400-REG-1STX3 5.37(11.37) 7.08(14.61) 5.65(12.45) PGF200.350 2 x PPMD
VL-PG-250x400-REG-1STX4 7.16(15.16) 9.44(19.48) 5.65(12.45) PGF200.350 2 x PPMD
Las especificaciones están sujetas a cambios



Labeling

VL- PG- 200x350 -REG -2STX2
Tipo
de la Garra		 Tecnología:
- PG = Garra de orificio calibrados		 Dimensiones :
- 100x250 mm
- 150x300 mm
- 200x350 mm
- 250x400 mm		 Agujeros :
- VG = Garra de válvulas
- PG = Garra de orificio calibrados		 Fuente de vacío
Integrada :
- 1ST
- 2ST
- PLUG
- HB = Racor para conexión rápida con tubo
- XB = Racor externo



Ejemplo : VL-PG150x300-HG-2STX2
Garra de válvulas, de dimensiones 150 mm por 300 mm de alto caudal y dos cartuchos de 2 etapas cartucho
