FlexiGrip

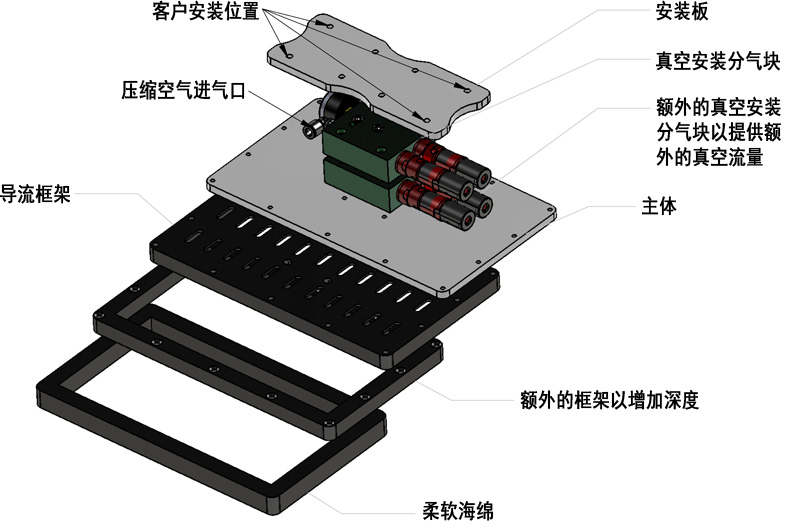

bag handler schema small CN

概念



用于抓取袋子或热收缩膜包装产品

可用于抓取其他单一工件覆盖整个吸具的工况

宽厚的海绵边框来贴合补偿工件的外形变化





优势



即插即用（内带真空源）

海绵边框方便更换

通过单向阀达到多区域操作（选项，如果是抓取不同尺寸的工件）





方便客制化



按照您的袋子尺寸设计

腔体的深度可以调节

使用真空风机来增大流量或应对泄漏的工件

标注

BG- 100x250 -AF -2STX2
吸具范围 尺寸
- ø150 mm
- 100x250 mm
- 150x300 mm
- 200x350 mm
- 250x400 mm
- 300x500 mm
- 400x600 mm		 流量
- NF = 与正常帧
- AF =  额外的框架		 综合真空源
- 1ST
- 2ST
- PLUG
- HB = 軟管倒鉤
- XB = 外部



例子 BG-400x600-NF-2STX4
行李处理，尺寸400毫米正常帧每600毫米与4个2级墨盒

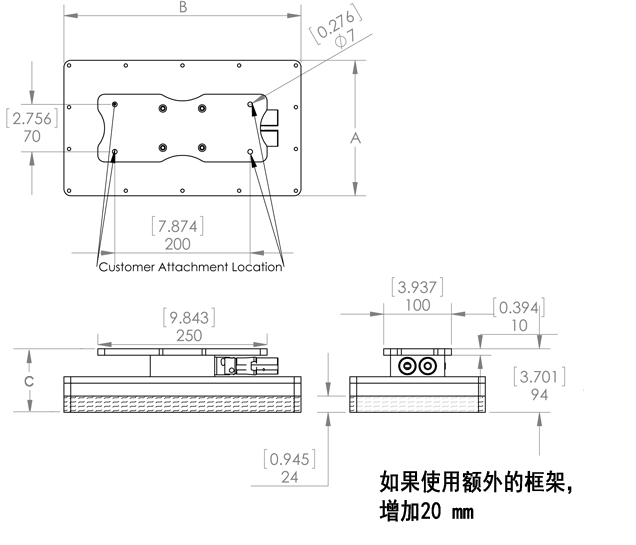

bag handler drawing CNbag handler 3d







  吸具尺寸 mm(in)
A B C
BG-100x250-NF-2STX2 100(3.94) 250(9.84) 62(2.44)
BG-150x300-NF-2STX2 150(5.91) 300(11.81) 62(2.44)
BG-200x350-NF-2STX2 200(7.87) 350(13.78) 62(2.44)
BG-250x400-NF-2STX2 250(9.84) 400(15.75) 93(3.66)
BG-300x500-NF-2STX2 300(11.81) 500(19.68) 93(3.66)
BG-400x600-NF-2STX2 400(15.75) 600(23.62) 93(3.66)



r150 drawingbag handler r 3d



  吸具尺寸 mm(in)
BG-R150-NF-1ST ∅150 (5.91)





bag handler drawingbag handler 3d



  抓取力 N *
非泄漏工况 半泄漏工况 泄漏工况
BG-R150-NF-1ST 195(42.9) 117(25.8) 49(10.7)
BG-100x250-NF-2STX2 277(61) 166(36.6) 69(15.2)
BG-150x300-NF-2STX2 500(110.1) 300(66) 125(27.5)
BG-200x350-NF-2STX2 777(171.1) 466(102.6) 194(42.7)
BG-250x400-NF-2STX2 1111(244.7) 666(146.7) 277(61)
BG-300x500-NF-2STX2 1666(366.9) 1000(220.2) 416(91.6)
BG-400x600-NF-2STX2 2666(587.2) 1600(352.4) 666(146.7)
* 完全覆盖, 安全因素1.5已应用
规格可能改变



bag handler drawingbag handler 3d



对于不同尺寸的产品使用多区设计

真空风机对应于大流量工况(柔软和泄漏的工件)

客制化
