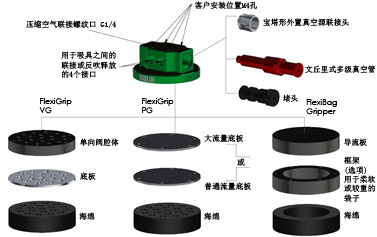

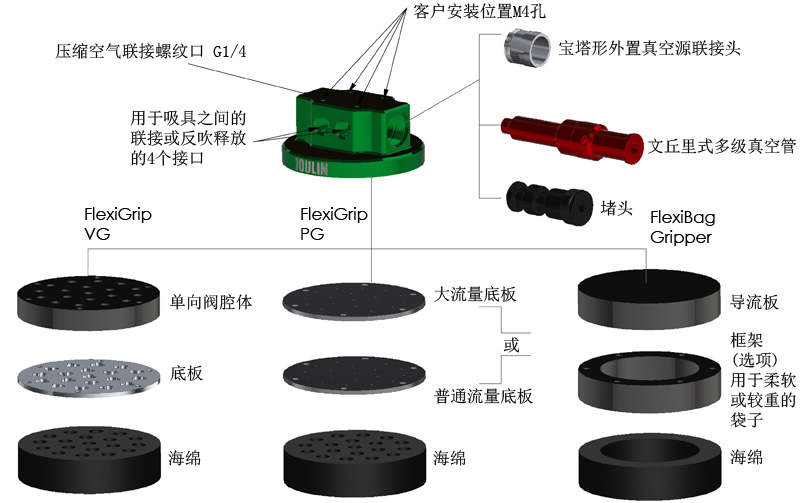

flexigrip schema small CN

概念



海绵真空吸盘用于无需调整就能抓取各种不同物体

模块式技术方便按您的要求而调节变换

方便替换您现有的设备





优势



可以使用自带的真空发生管或外接的真空源（如风机）

能够将若干个吸具串接在一起以节省能耗和费用

能用于抓取不同的物体，如：粗糙的、变形的、不平整的、袋子等等...





容易安装



通过顶部的4个M4螺纹孔安装

可用10 mm快插式压缩空气管或者宝塔式接头连接外置真空源

标注

FG- VG- GS120 -REG -2ST
吸具范围 技术
- VG = 每个开孔处为各自独立的单向阀
- PG = 不同大小的通孔
- FB = 泡沫阀		 尺寸
- GR80 = 舍入夹持器 ø80 mm
- GS80 = 方夹持器 80x80 mm
- GR100 = 舍入夹持器 ø100mm
- GS120 = 方夹持器 120x120mm		 流量
- REG = 正常
- HG = 高		 综合真空源
- 1ST
- 2ST
- PLUG
- HB = 軟管倒鉤
- XB = 軟管倒鉤



例子 FG-PG-GR80-REG-2ST
FlexiGrip 吸具，的模型FlexiGrip回合ø80mm正常流动和第2阶段的墨盒

flexigrip gr80 drawingflexigrip gr80 3d



供气压力: 6 bar 抓取力 N *
20% 真空 40% 真空 60% 真空
GR80 非泄漏工况… 如钢铁 23(5) 41(9) 58(12.7)
半泄漏工况… 如木料 20(4.4) 30(6.6) 41(9)
泄漏工况… 如纸箱 17(3.7) 24(5.2) 33(7.2)



  技术参数 可更换部件
耗气量
Nl/sec(scfm)		 最大真空流量
Nl/sec(scfm)		 重量
kg(Lbs)		 海绵吸盘 真空发生器
FG-PG-GR80-REG-2ST 1.75(3.71) 3.3(6.99) 0.4(0.88) FGRF80 IM
FG-VG-GR80-REG-2ST 1.75(3.71) 3.3(6.99) 0.5(1.1) FGRF80 IM
对于PG吸具，建议覆盖面积达到80%以上 - * 完全覆盖, 安全因素1.5已应用
规格可能改变

flexigrip gs80 drawingflexigrip gs80 3d



供气压力: 6 bar 抓取力 N *
20% 真空 40% 真空 60% 真空
GR80 非泄漏工况… 如钢铁 23(5) 41(9) 58(12.7)
半泄漏工况… 如木料 20(4.4) 30(6.6) 41(9)
泄漏工况… 如纸箱 17(3.7) 24(5.2) 33(7.2)



  技术参数 可更换部件
耗气量
Nl/sec(scfm)		 最大真空流量
Nl/sec(scfm)		 重量
kg(Lbs)		 海绵吸盘 真空发生器
FG-PG-GR80-REG-2ST 1.75(3.71) 3.3(6.99) 0.4(0.88) FGRF80 IM
FG-VG-GR80-REG-2ST 1.75(3.71) 3.3(6.99) 0.5(1.1) FGRF80 IM
对于PG吸具，建议覆盖面积达到80%以上 - * 完全覆盖, 安全因素1.5已应用
规格可能改变



flexigrip gr100 drawingflexigrip gr100 3d



供气压力: 6 bar 抓取力 N *
20% 真空 40% 真空 60% 真空
GR100 非泄漏工况… 如钢铁 43(9.5) 76(16.7) 114(25.1)
半泄漏工况… 如木料 38(8.3) 49(10.8) 65(14.3)
泄漏工况… 如纸箱 32(7) 49(10.8) 65(14.3)



  技术参数 可更换部件
耗气量
Nl/sec(scfm)		 最大真空流量
Nl/sec(scfm)		 重量
kg(Lbs)		 海绵吸盘 真空发生器
FG-PG-GR100-REG-2ST 1.75(3.71) 3.3(6.99) 0.5(1.1) FGRF100 IM
FG-VG-GR100-REG-2ST 1.75(3.71) 3.3(6.99) 0.6(1.32) FGRF100 IM
对于PG吸具，建议覆盖面积达到80%以上 - * 完全覆盖, 安全因素1.5已应用
规格可能改变



flexigrip gs120 drawingflexigrip gs120 3d



供气压力: 6 bar 抓取力 N *
20% 真空 40% 真空 60% 真空
GS120 非泄漏工况… 如钢铁 80(17.6) 140(30.8) 210(46.2)
半泄漏工况… 如木料 70(15.4) 90(19.8) 120(26.4)
泄漏工况… 如纸箱 60(13.2) 90(19.8) 120(26.4)



  技术参数 可更换部件
耗气量
Nl/sec(scfm)		 最大真空流量
Nl/sec(scfm)		 重量
kg(Lbs)		 海绵吸盘 真空发生器
FG-PG-GS120-REG-2ST 1.75(3.71) 3.3(6.99) 0.8(1.76) FGF120.120 IM
FG-VG-GS120-REG-2ST 1.75(3.71) 3.3(6.99) 1.0(2.2) FGF120.120 IM
对于PG吸具，建议覆盖面积达到80%以上 - * 完全覆盖, 安全因素1.5已应用
规格可能改变

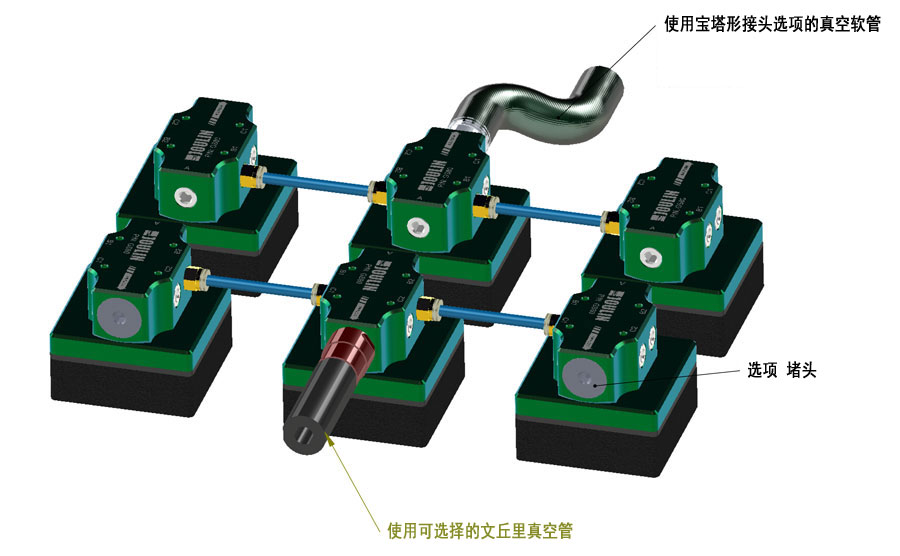

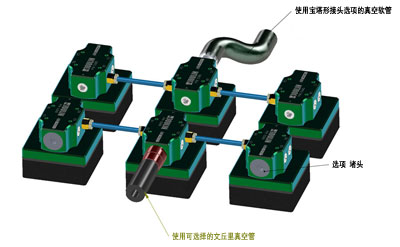

相互联接的可能性



flexigrip interconnections small CN
