PRÉHENSEUR MOUSSE - FLEXIGRIP

TOUTES INDUSTRIES - STANDARD

FlexiGrip

CONCEPT



  • "Ventouse" mousse pour manutention de surfaces rugueuses ou inégales
  • Conception modulaire permettant d'éviter les réglages lors des changements de production
  • Intégration facile sur équipement existant





BÉNÉFICES



  • Aspiration par venturi intégré ou générateur de vide déporté
  • Plusieurs préhenseurs alimentés conjointement réduisant la consommation d'énergie
  • Manutention de produits poreux, tordus, surfaces inégales, sacs, etc





MONTAGE FACILE



  • (4) trous taraudés M4 sur le préhenseur pour un montage facile
  • Alimentation par raccord pneumatique 10mm ou embout cannelé
  • Système breveté Joulin Wave System™ permettant d'économiser jusqu'à 50% d'énergie

flexigrip gr80 drawingflexigrip gr80 3d



Pression d'alimentation : 6 bar – 87 psi Force de levage N(Lbs)*
20% de vide 40% de vide 60% de vide
GR80 Non poreux... comme l'acier 23(5) 41(9) 58(12.7)
Semi poreux... comme le bois 20(4.4) 30(6.6) 41(9)
Poreux... comme le carton 17(3.7) 24(5.2) 33(7.2)



  Données Techniques Pièces de rechange
Consommation air comprimé
Nl/s
Débit maximum
Nl/s
Poids
kg(Lbs)
Mousse Générateur de vide
FG-PG-GR80-REG-1ST 1.79(3.79) 2.36(4.87) 0.4(0.88) FGRF80 IM
FG-VG-GR80-REG-1ST 1.79(3.79) 2.36(4.87) 0.5(1.1) FGRF80 IM
*entièrement recouvert, coefficient de sécurité de 1,5 appliqué
Données techniques pouvant être modifiées sans préavis

flexigrip gs80 drawingflexigrip gs80 3d



Pression d'alimentation : 6 bar – 87 psi Force de levage N(Lbs)*
20% de vide 40% de vide 60% de vide
GS80 Non poreux... comme l'acier 30(6.6) 52(11.4) 74(16.3)
Semi poreux... comme le bois 26(5.7) 39(8.6) 52(11.4)
Poreux... comme le carton 22(4.8) 31(6.8) 41(9)



  Données Techniques Pièces de rechange
Consommation air comprimé
Nl/s
Débit maximum
Nl/s
Poids
kg(Lbs)
Mousse Générateur de vide
FG-PG-GS80-REG-1ST 1.79(3.79) 2.36(4.87) 0.5(1.1) FGF80.80 IM
FG-VG-GS80-REG-1ST 1.79(3.79) 2.36(4.87) 0.6(1.32) FGF80.80 IM
*entièrement recouvert, coefficient de sécurité de 1,5 appliqué
Données techniques pouvant être modifiées sans préavis

flexigrip gr100 drawingflexigrip gr100 3d



Pression d'alimentation : 6 bar – 87 psi Force de levage N(Lbs)*
20% de vide 40% de vide 60% de vide
GR100 Non poreux... comme l'acier 43(9.5) 76(16.7) 114(25.1)
Semi poreux... comme le bois 38(8.3) 49(10.8) 65(14.3)
Poreux... comme le carton 32(7) 49(10.8) 65(14.3)



  Données Techniques Pièces de rechange
Consommation air comprimé
Nl/s
Débit maximum
Nl/s
Poids
kg(Lbs)
Mousse Générateur de vide
FG-PG-GR100-REG-1ST 1.79(3.79) 2.36(4.87) 0.5(1.1) FGRF100 IM
FG-VG-GR100-REG-1ST 1.79(3.79) 2.36(4.87) 0.6(1.32) FGRF100 IM
*entièrement recouvert, coefficient de sécurité de 1,5 appliqué
Données techniques pouvant être modifiées sans préavis

flexigrip gs120 drawingflexigrip gs120 3d



Pression d'alimentation : 6 bar – 87 psi Force de levage N(Lbs)*
20% de vide 40% de vide 60% de vide
GS120 Non poreux... comme l'acier 80(17.6) 140(30.8) 210(46.2)
Semi poreux... comme le bois 70(15.4) 90(19.8) 120(26.4)
Poreux... comme le carton 60(13.2) 90(19.8) 120(26.4)



  Données Techniques Pièces de rechange
Consommation air comprimé
Nl/s
Débit maximum
Nl/s
Poids
kg(Lbs)
Mousse Générateur de vide
FG-PG-GS120-REG-1ST 1.79(3.79) 2.36(4.87) 0.8(1.76) FGF120.120 IM
FG-VG-GS120-REG-1ST 1.79(3.79) 2.36(4.87) 1.0(2.2) FGF120.120 IM
*entièrement recouvert, coefficient de sécurité de 1,5 appliqué
Données techniques pouvant être modifiées sans préavis

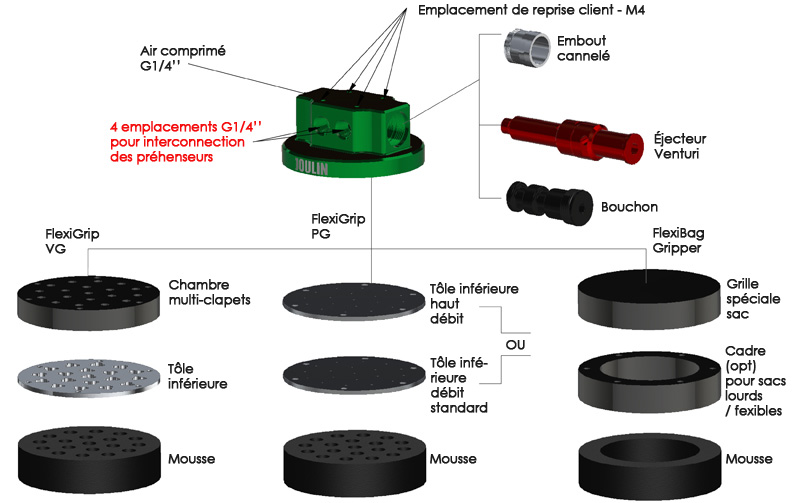

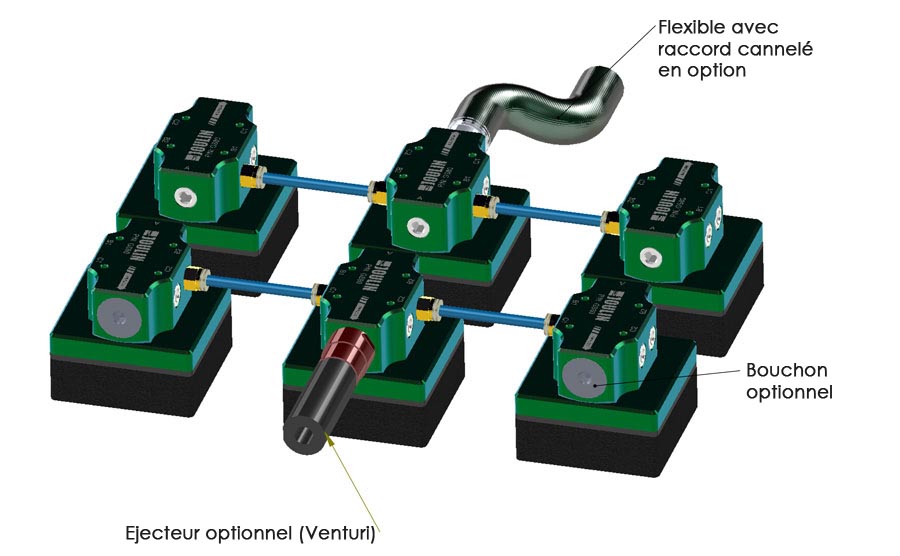

flexigrip interconnections

Labeling

FG- VG- GS120 -REG -2ST
Gamme
du préhenseur
Technologie :
- VG = Clapets indépendants
- PG = Trous calibrés
- FB = Flexi Bag
Dimensions :
- GR80 = Préhenseur rond ø80 mm
- GS80 = Préhenseur carré 80x80 mm
- GR100 = Préhenseur rond ø100mm
- GS120 = Préhenseur carré 120x120mm
Flux :
- REG = Régulier
- HG = Elevé
Source
d'aspiration intégrée
- 1ST
- 2ST
- PLUG
- HB = Raccord cannelé
- XB = Raccord sortie d'air



Exemple : FG-PG-GR80-REG-2ST
Préhenseur FlexiGrip avec trous calibrés, modèle FlexiGrip Rond ø80mm à flux régulier et cartouche 2 étages

Fiche Produit

Flexigrip
