FLEXIGRIP - GARRA DE ESPUMA

TODAS LAS INDUSTRIAS - ESTÁNDAR

FlexiGrip

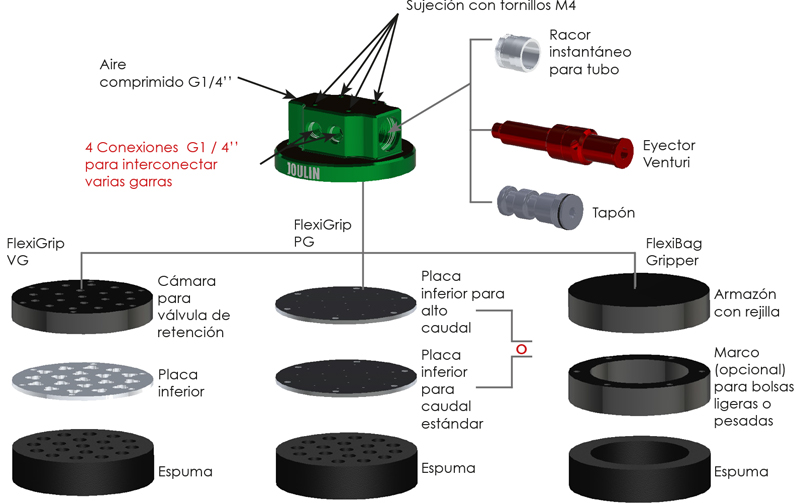

vacuum gripper flexigrip schema

CONCEPTO



  • Copas de vacío de espuma para recoger todo tipo de productos sin ajustes.
  • Tecnologías modulares para adaptarse fácilmente a sus necesidades.
  • Fácil actualización del equipo existente.





VENTAJAS



  • Alimentación con cartucho de vacío interno o aspirador externo.
  • Puede conectarse de forma conjunta para ahorrar energía y reducir costes.
  • Pueden recogerse superficies irregulares, porosas, deformes, desiguales y bolsas.





FÁCIL DE INSTALAR



  • Conexión con 4 pernos en la parte superior.
  • 10 mm (3/8') de conexión de aire comprimido o lengüeta para manguera

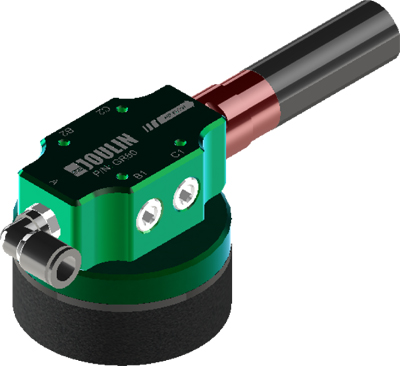

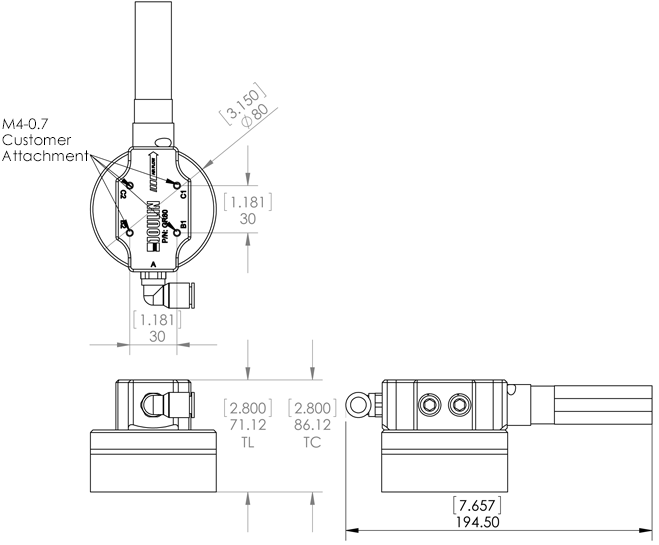

flexigrip gr80 drawingflexigrip gr80 3d



Presión de alimentación: 6 bars - 87 psi Fuerza de sujeción N(Lbs)*
20% Vacio 40% Vacio 60% Vacio
GR80 No poroso... como el acero 23(5) 41(9) 58(12.7)
Semiporoso... como la madera 20(4.4) 30(6.6) 41(9)
Poroso... como la cartulina 17(3.7) 24(5.2) 33(7.2)



  Datos técnicos Piezas de repuesto
Consumo de aire
Nl/sec(scfm)
Flujo máx
Nl/sec(scfm)
Peso
kg(Lbs)
Almohadilla de espuma Generador de vacío
FG-PG-GR80-REG-1ST 1.79(3.79) 2.36(4.87) 0.4(0.88) FGRF80 IM
FG-VG-GR80-REG-1ST 1.79(3.79) 2.36(4.87) 0.5(1.1) FGRF80 IM
80% de superficie mínima cubierta recomendada para garras PG - *Garra Completamente cubierta, coeficiente de seguridad 1,5 ya aplicado
Las especificaciones están sujetas a cambios

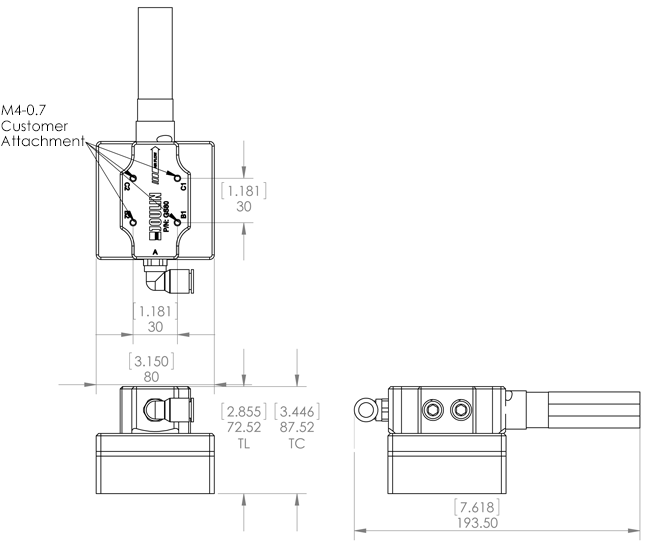

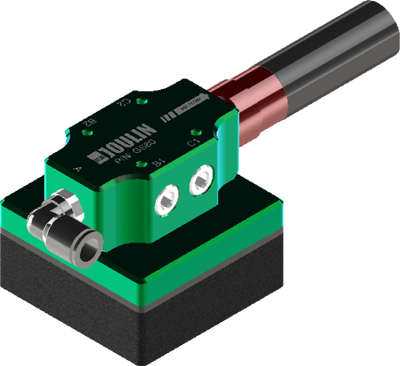

flexigrip gs80 drawingflexigrip gs80 3d



Presión de alimentación: 6 bars - 87 psi Fuerza de sujeción N(Lbs)*
20% Vacio 40% Vacio 60% Vacio
GS80 No poroso... como el acero 30(6.6) 52(11.4) 74(16.3)
Semiporoso... como la madera 26(5.7) 39(8.6) 52(11.4)
Poroso... como la cartulina 22(4.8) 31(6.8) 41(9)



  Datos técnicos Piezas de repuesto
Consumo de aire
Nl/sec(scfm)
Flujo máx
Nl/sec(scfm)
Peso
kg(Lbs)
Almohadilla de espuma Generador de vacío
FG-PG-GS80-REG-1ST 1.79(3.79) 2.36(4.87) 0.5(1.1) FGF80.80 IM
FG-VG-GS80-REG-1ST 1.79(3.79) 2.36(4.87) 0.6(1.32) FGF80.80 IM
80% de superficie mínima cubierta recomendada para garras PG - *Garra Completamente cubierta, coeficiente de seguridad 1,5 ya aplicado
Las especificaciones están sujetas a cambios

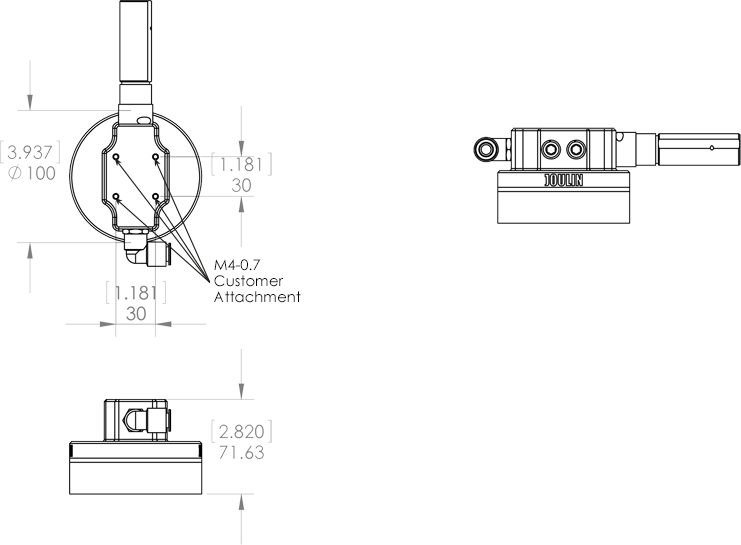

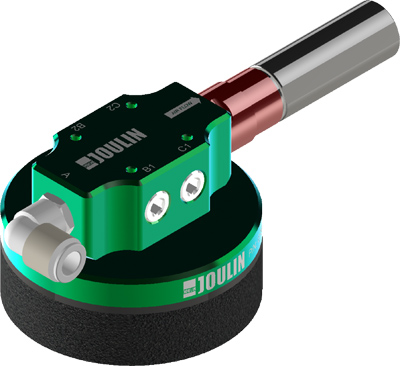

flexigrip gr100 drawingflexigrip gr100 3d



Presión de alimentación: 6 bars - 87 psi Fuerza de sujeción N(Lbs)*
20% Vacio 40% Vacio 60% Vacio
GR100 No poroso... como el acero 43(9.5) 76(16.7) 114(25.1)
Semiporoso... como la madera 38(8.3) 49(10.8) 65(14.3)
Poroso... como la cartulina 32(7) 49(10.8) 65(14.3)



  Datos técnicos Piezas de repuesto
Consumo de aire
Nl/sec(scfm)
Flujo máx
Nl/sec(scfm)
Peso
kg(Lbs)
Almohadilla de espuma Generador de vacío
FG-PG-GR100-REG-1ST 1.79(3.79) 2.36(4.87) 0.5(1.1) FGRF100 IM
FG-VG-GR100-REG-1ST 1.79(3.79) 2.36(4.87) 0.6(1.32) FGRF100 IM
80% de superficie mínima cubierta recomendada para garras PG - *Garra Completamente cubierta, coeficiente de seguridad 1,5 ya aplicado
Las especificaciones están sujetas a cambios

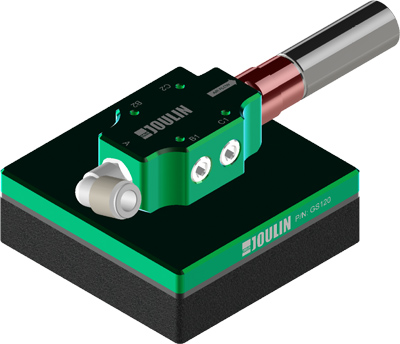

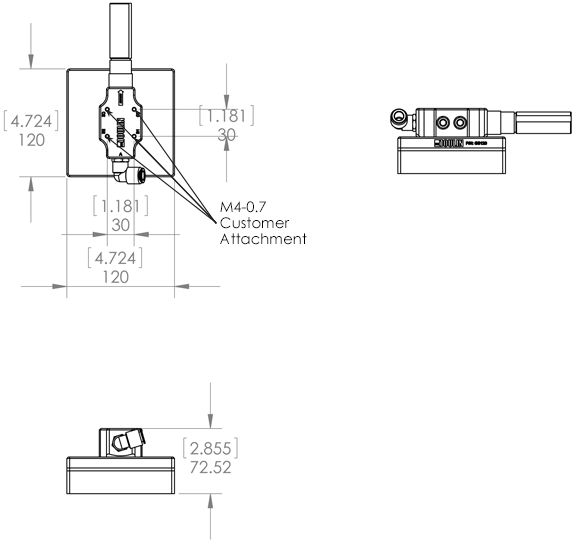

flexigrip gs120 drawingflexigrip gs120 3d



Presión de alimentación: 6 bars - 87 psi Fuerza de sujeción N(Lbs)*
20% Vacio 40% Vacio 60% Vacio
GS120 No poroso... como el acero 80(17.6) 140(30.8) 210(46.2)
Semiporoso... como la madera 70(15.4) 90(19.8) 120(26.4)
Poroso... como la cartulina 60(13.2) 90(19.8) 120(26.4)



  Datos técnicos Piezas de repuesto
Consumo de aire
Nl/sec(scfm)
Flujo máx
Nl/sec(scfm)
Peso
kg(Lbs)
Almohadilla de espuma Generador de vacío
FG-PG-GS120-REG-1ST 1.79(3.79) 2.36(4.87) 0.8(1.76) FGF120.120 IM
FG-VG-GS120-REG-1ST 1.79(3.79) 2.36(4.87) 1.0(2.2) FGF120.120 IM
80% de superficie mínima cubierta recomendada para garras PG - *Garra Completamente cubierta, coeficiente de seguridad 1,5 ya aplicado
Las especificaciones están sujetas a cambios

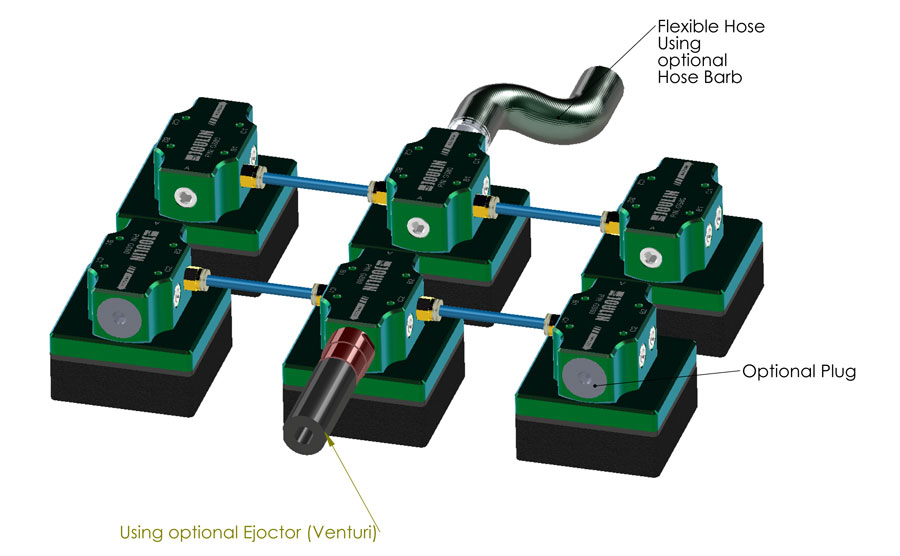

flexigrip interconnections

Labeling

FG- VG- GS120 -REG -2ST
Tipo
de garra
Tecnología :
- VG = Garra de válvulas
- PG = Garra de orificios
calibrados
- FB = Flexi Bag
Dimensiones :
- GR80 = Garra Circular ø80 mm
- GS80 = Garra Cuadrada 80x80 mm
- GR100 = Garra Circular ø100mm
- GS120 = Garra Cuadrada 120x12
Caudal
- REG =
Normal
- HG =
Alto
Fuente de vacío
Integrada :

- 1ST
- 2ST
- PLUG
- HB = Racor para conexión rápida con tubo
- XB = Racor externo



Ejemplo : FG-PG-GR80-REG-2ST
FlexiGrip gripper with calibrated aperture adjustment, model FlexiGrip Round ø80mm with regular flow and 2 stages cartridge
