FLEXIGRIP - VAKUUM GREIFER

ALLE INDUSTRIEZWEIGE - STANDARD

KONZEPT

Schaumvakuumschalen zum Aufnehmen aller Arten von Produkten ohne Einstellen
Modulare Technologien für leichtes Anpassen an Ihre Bedürfnisse
Einfache Eingliederung in bestehende Ausrüstungen

VORTEILE

Betrieb über eine interne Vakuumkartusche oder ein externes Gebläse
Können zwecks geringerem Energieverbrauch und Senkung der Kosten miteinander verbunden werde
Auch raue, poröse, verdrehte, unebene Oberflächen und Beutel können aufgenommen werden

EINFACHE MONTAGE

Anschluss über 4 obenliegenden Bolzen
10 mm Druckluftanschluss oder Schlauchtülle

flexigrip gr80 3d

*Speisedruck: 6 bars - 87 psi*		Haltekraft N(Lbs)*
*Speisedruck: 6 bars - 87 psi*		20% vakuum	40% vakuum	60% vakuum
GR80	Nicht porös… wie Stahl	23(5)	41(9)	58(12.7)
	Halbporös… wie Holz	20(4.4)	30(6.6)	41(9)
	Porös… wie Karton	17(3.7)	24(5.2)	33(7.2)

	Technische Daten			Austauschbare Teile
	Luftverbrauch Nl/sec(scfm)	Maximaler Durchfluss Nl/sec(scfm)	Gewicht kg(Lbs)	Schaumstoffauflage	Vakuumgenerator
FG-PG-GR80-REG-1ST	1.79(3.79)	2.36(4.87)	0.4(0.88)	FGRF80	IM
FG-VG-GR80-REG-1ST	1.79(3.79)	2.36(4.87)	0.5(1.1)	FGRF80	IM

*vollständig erholt, Sicherheitsfaktor 1,5 bereits angewendet
Spezifikationen unverbindlich – können Änderungen unterliegen

flexigrip gs80 3d

*Speisedruck: 6 bars - 87 psi*		Haltekraft N(Lbs)*
*Speisedruck: 6 bars - 87 psi*		20% vakuum	40% vakuum	60% vakuum
GS80	Nicht porös… wie Stahl	30(6.6)	52(11.4)	74(16.3)
	Halbporös… wie Holz	26(5.7)	39(8.6)	52(11.4)
	Porös… wie Karton	22(4.8)	31(6.8)	41(9)

	Technische Daten			Austauschbare Teile
	Luftverbrauch Nl/sec(scfm)	Maximaler Durchfluss Nl/sec(scfm)	Gewicht kg(Lbs)	Schaumstoffauflage	Vakuumgenerator
FG-PG-GS80-REG-1ST	1.79(3.79)	2.36(4.87)	0.5(1.1)	FGF80.80	IM
FG-VG-GS80-REG-1ST	1.79(3.79)	2.36(4.87)	0.6(1.32)	FGF80.80	IM

*vollständig erholt, Sicherheitsfaktor 1,5 bereits angewendet
Spezifikationen unverbindlich – können Änderungen unterliegen

flexigrip gr100 3d

*Speisedruck: 6 bars - 87 psi*		Haltekraft N(Lbs)*
*Speisedruck: 6 bars - 87 psi*		20% vakuum	40% vakuum	60% vakuum
GR100	Nicht porös… wie Stahl	43(9.5)	76(16.7)	114(25.1)
	Halbporös… wie Holz	38(8.3)	49(10.8)	65(14.3)
	Porös… wie Karton	32(7)	49(10.8)	65(14.3)

	Technische Daten			Austauschbare Teile
	Luftverbrauch Nl/sec(scfm)	Maximaler Durchfluss Nl/sec(scfm)	Gewicht kg(Lbs)	Schaumstoffauflage	Vakuumgenerator
FG-PG-GR100-REG-1ST	1.79(3.79)	2.36(4.87)	0.5(1.1)	FGRF100	IM
FG-VG-GR100-REG-1ST	1.79(3.79)	2.36(4.87)	0.6(1.32)	FGRF100	IM

*vollständig erholt, Sicherheitsfaktor 1,5 bereits angewendet
Spezifikationen unverbindlich – können Änderungen unterliegen

flexigrip gs120 3d

*Speisedruck: 6 bars - 87 psi*		Haltekraft N(Lbs)*
*Speisedruck: 6 bars - 87 psi*		20% vakuum	40% vakuum	60% vakuum
GS120	Nicht porös… wie Stahl	80(17.6)	140(30.8)	210(46.2)
	Halbporös… wie Holz	70(15.4)	90(19.8)	120(26.4)
	Porös… wie Karton	60(13.2)	90(19.8)	120(26.4)

	Technische Daten			Austauschbare Teile
	Luftverbrauch Nl/sec(scfm)	Maximaler Durchfluss Nl/sec(scfm)	Gewicht kg(Lbs)	Schaumstoffauflage	Vakuumgenerator
FG-PG-GS120-REG-1ST	1.79(3.79)	2.36(4.87)	0.8(1.76)	FGF120.120	IM
FG-VG-GS120-REG-1ST	1.79(3.79)	2.36(4.87)	1.0(2.2)	FGF120.120	IM

*vollständig erholt, Sicherheitsfaktor 1,5 bereits angewendet
Spezifikationen unverbindlich – können Änderungen unterliegen

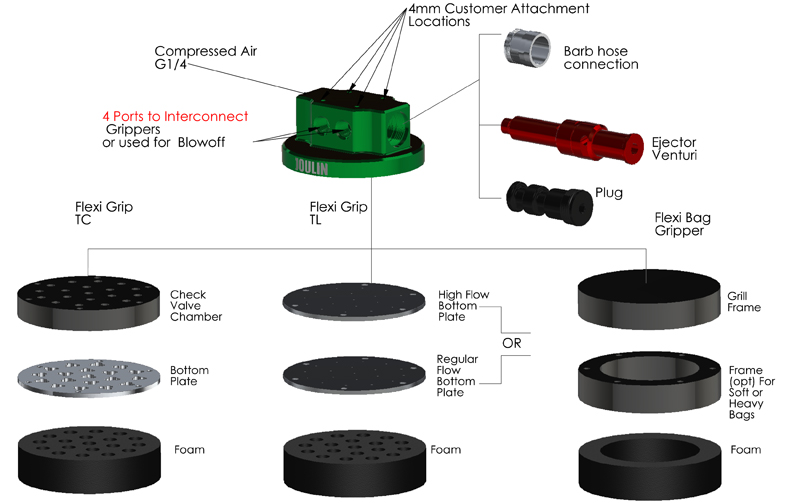

Labeling

FG-	VG-	GS120	-REG	-2ST
Reihe des Greifers	Technologie : - VG = Unabhängige Ventile in jeder Öffnung - PG = Kalibrierten Löcher - FB = Flexi Bag	Abmessungen : - GR80 = Runde Greifer ø80 mm - GS80 = Quadratischen Greifer 80x80 mm - GR100 = Runde Greifer ø100mm - GS120 = Quadratischen Greifer 120x120mm	Durchfluss : - REG = Reguläre - HG = Hoch	Integrierte Vakuumsystem : - 1ST - 2ST - PLUG - HB = Geriffelten Verbindung - XB = Externe Verbindung

Beispiel : FG-PG-GR80-REG-2ST
FlexiGrip Greifer mit Kalibrierten Löcher, Model runde FlexiGrip ø80mm mit reguläre Durchfluss. Zwei-Stufen cartridge

Datenblatt

Flexigrip Popular 2.34 MB

CAD-Dateien

FG-FB-GS80-REG-1ST Popular 3.89 MB
FG-FB-GS80-REG-2ST Popular 3.91 MB
FG-PG-GS80-REG-1ST Popular 3.92 MB
FG-PG-GS80-REG-2ST Popular 3.94 MB
FG-VG-GS80-REG-2ST Popular 4 MB

FG-FB-GR80-REG-1ST Popular 2.97 MB
FG-FB-GR80-REG-2ST Popular 2.99 MB
FG-PG-GR80-REG-1ST Popular 3.05 MB
FG-PG-GR80-REG-2ST Popular 3.07 MB
FG-VG-GR80-REG-2ST Popular 3.1 MB

FG-FB-GR100-REG-1ST Popular 2.23 MB
FG-FB-GR100-REG-2ST Popular 2.25 MB
FG-PG-GR100-REG-1ST Popular 2.31 MB
FG-PG-GR100-REG-2ST Popular 2.33 MB
FG-VG-GR100-REG-2ST Popular 2.36 MB

FG-FB-GS120-REG-1ST Popular 1.66 MB
FG-FB-GS120-REG-2ST Popular 1.68 MB
FG-PG-GS120-REG-1ST Popular 1.72 MB
FG-PG-GS120-REG-2ST Popular 1.74 MB
FG-VG-GS120-REG-2ST Popular 2.02 MB

URCap

FoamGripper-1.01.urcap Popular 23.24 KB
