FlexiGrip

bag handler schema small

Concept



Manutention de sacs ou produits emballés sous film rétractable

Peut-être utilisé sur d'autres types de produits couvrant entièrement le préhenseur

Rebord en mousse épaisse pour compenser les déformations de produits





Bénéfices



Prêt à utiliser (source d'aspiration incluse)

Rebord en mousse facile à changer

Préhenseur multi-zones fonctionnant à clapets (optionnel si différentes tailles doivent être manipulés)





Facile à personnaliser



Dimensionné pour s'adapter à vos formats de sacs

Profondeur de chambre réglable

Disponible en version "turbine" pour augmenter le débit si vos produits sont poreux

Labeling

BG- 100x250 -AF -2STX2
Gamme
du préhenseur
Dimensions :
- ø150 mm
- 100x250 mm
- 150x300 mm
- 200x350 mm
- 250x400 mm
- 300x500 mm
- 400x600 mm
Diffuseur :
- NF = avec diffuseur standard
- AF = avec diffuseur additionel
Source
d'aspiration intégrée
- 1ST
- 2ST
- PLUG
- HB = Raccord cannelé
- XB = Raccord sortie d'air



Exemple : BG-400x600-NF-2STX4
Préhenseur Bag Handler, dimensions 400mm par 600mm avec diffuseur standard et quatre cartouches 2 étages

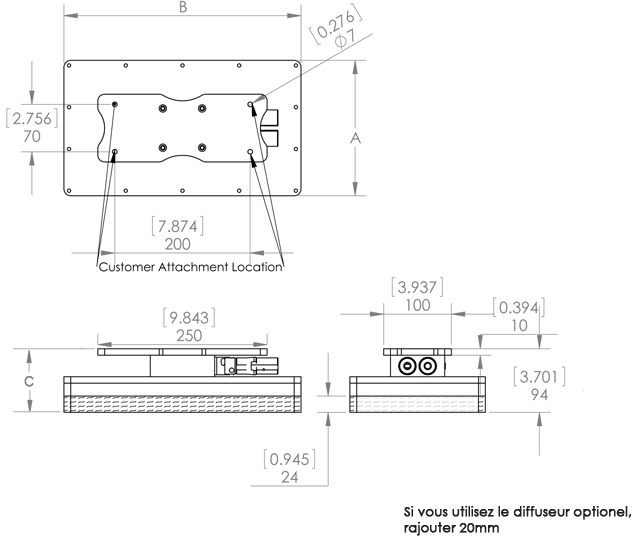

bag handler drawing 1bag handler 3d







  Taille du préhenseur en mm
A B C
BG-100x250-NF-1ST 100(3.94) 250(9.84) 62(2.44)
BG-150x300-NF-1STX2 150(5.91) 300(11.81) 62(2.44)
BG-200x350-NF-1STX2 200(7.87) 350(13.78) 62(2.44)
BG-250x400-NF-1STX2 250(9.84) 400(15.75) 93(3.66)
BG-300x500-NF-1STX2 300(11.81) 500(19.68) 93(3.66)
BG-400x600-NF-1STX2 400(15.75) 600(23.62) 93(3.66)

r150 drawingbag handler r 3d



  Taille du préhenseur en mm
BG-R150-NF-1ST ∅150 (5.91)



bag handler drawingbag handler 3d



  Force de levage N(Lbs)*
Non poreux Semi poreux Poreux
BG-R150-NF-1ST 195(42.9) 117(25.8) 49(10.7)
BG-100x250-NF-1ST 277(61) 166(36.6) 69(15.2)
BG-150x300-NF-1STX2 500(110.1) 300(66) 125(27.5)
BG-200x350-NF-1STX2 777(171.1) 466(102.6) 194(42.7)
BG-250x400-NF-1STX2 1111(244.7) 666(146.7) 277(61)
BG-300x500-NF-1STX2 1666(366.9) 1000(220.2) 416(91.6)
BG-400x600-NF-1STX2 2666(587.2) 1600(352.4) 666(146.7)
*entièrement recouvert, coefficient de sécurité de 1,5 appliqué
Données techniques pouvant être modifiées sans préavis

bag handler drawingbag handler 3d



Multi-Zone pour différents types de produits
Version "turbine" pour produits mous et/ou poreux
Conception personnalisée
